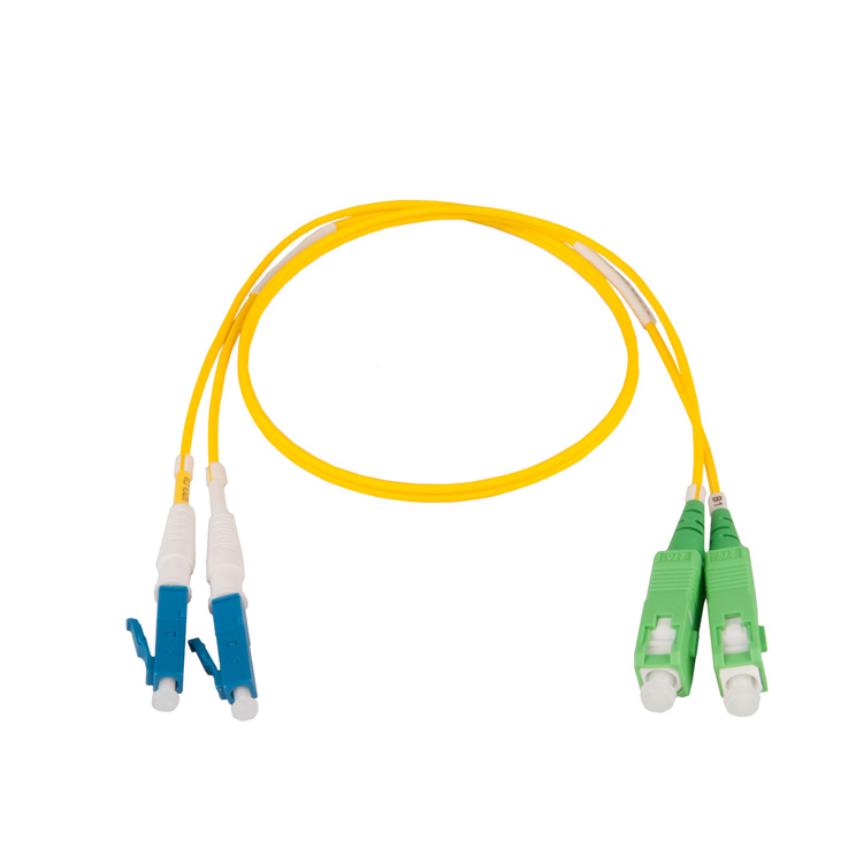

Kytkentäkaapeli-Kuitu 2SM SC/APC-LC/UPC 2m, Keltainen
Kytkentäkaapeli-Kuitu 2SM SC/APC-LC/UPC 2m, Keltainen
Täydellinen valikoima korkealaatuisia valokuitupatchkaapeleita korkean suorituskyvyn tietoliikennesovelluksiin.
Lue lisää- Artikkelinro : 48127609-000-00
Kuvaus
Kuvaus
Standardit
-
ProductIEC 61753-1
Kuvaus
Esiliitetty valokuitukaapeli, tarkoitettu ristikytkentään tai aktiivikomponenttien päättämiseen. Kaapelissa on kaksi esiliitettyä päätä. Se sisältää tiukasti putkisuojatun (tight buffered) kuidun ja on varustettu keltaisella, halogeenittomalla ja palonkestävällä vaipalla. Liittimet täyttävät suorituskykyluokan B vaatimukset standardin IEC 61753-1 mukaisesti.
Ominaisuudet
Ominaisuudet
Rakenteelliset ominaisuudet
Rakenteelliset ominaisuudet
Kaapelin tyyppi
GOGQ
Ulkovaipan materiaali
HFFR (polyolefiini)
Kaapelin väri
Keltainen
Vahvistuselementti (valokaapeli)
Aramidikuitu
Kuitutyyppi
SM
Toisiosuojaus
Kiinteäpäällyste
Halogeeniton
Kyllä
Liittimen tyyppi
LC-SC/APC
Mittatiedot
Mittatiedot
Valokuitujen lukumäärä
2
Ulkohalkaisija
2 mm
Optisten liittimien lukumäärä
4
Apex offset
50 µm
Ferrule endface curvature, radius UPC
7< r <25 mm
Ferrule endface curvature, radius APC
5< r <12 mm
Tolerance of cavity diameter
+1, -0 µm
Concentricity error of cavity
< 1,4 µm
Fibre protrusion
< -0,05 µm
Fibre undercut
> -0,05 µm
Siirto-ominaisuudet
Siirto-ominaisuudet
Insertion Loss, nom, 1550 nm, dB
0,2 dB
Insertion Loss, max, 1550 nm, dB
0,25 dB
Return Loss, Minimum, dB
- dB
Mekaaniset ominaisuudet
Mekaaniset ominaisuudet
Vetovoima asennettaessa
0,3 kN
Vetovoima käytössä
0,5 kN
Käsittelytiedot
Käsittelytiedot
Käyttöalue
Sisällä
Pituus
2 m
Pienin taivutussäde, asennus
30,0 mm
Varastointilämpötila-alue
-40 ... 70 °C
Käyttölämpötila-alue
-30 ... 60 °C
Asennuslämpötila-alue
-10 ... 50 °C
