TITANEX Kumikaapeli H07RN-F 450/750 V

Tuotteet

H07RN-F TITANEX 3G2.5 C50m

Artikkelinro 20070230-901-01 - STK-nro 0410109

  • Pakkaus: Coil (50m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: 50 m

H07RN-F TITANEX 4G70

Artikkelinro 20074998-901-05 - STK-nro 0410160

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 70 mm²
  • Pituus: - m

H07RN-F TITANEX 2x1 C100m

Artikkelinro 20070840-901-02 - STK-nro 0406691

  • Pakkaus: Coil (100m)
  • Keltainen/vihreä johto: Ei
  • Johtimien lukumäärä: 2
  • Johtimen poikkipinta: 1 mm²
  • Pituus: 100 m

H07RN-F TITANEX 2x1.5

Artikkelinro 20070998-901-05 - STK-nro 0406698

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Ei
  • Johtimien lukumäärä: 2
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 2x4

Artikkelinro 20071198-901-05 - STK-nro 0410100

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Ei
  • Johtimien lukumäärä: 2
  • Johtimen poikkipinta: 4 mm²
  • Pituus: - m

H07RN-F TITANEX 3G1

Artikkelinro 20070098-901-05 - STK-nro 0410105

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 1 mm²
  • Pituus: - m

H07RN-F TITANEX 3G1 C100m

Artikkelinro 20070040-901-02 - STK-nro 0410103

  • Pakkaus: Coil (100m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 1 mm²
  • Pituus: 100 m

H07RN-F TITANEX 3G1.5

Artikkelinro 20070198-901-05 - STK-nro 0410108

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 3G2.5 D500m

Artikkelinro 20070298-901-05 - STK-nro 0410115

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: 500 m

H07RN-F TITANEX 3G6

Artikkelinro 20071598-901-05 - STK-nro 0410118

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 6 mm²
  • Pituus: - m

H07RN-F TITANEX 4G1.5

Artikkelinro 20070398-901-05 - STK-nro 0410122

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 4G10 D500m

Artikkelinro 20071998-901-05 - STK-nro 0410133

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 10 mm²
  • Pituus: 500 m

H07RN-F TITANEX 4G150

Artikkelinro 20075398-901-05 - STK-nro 0410137

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 150 mm²
  • Pituus: - m

H07RN-F TITANEX 4G16

Artikkelinro 20072298-901-05 - STK-nro 0410143

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 16 mm²
  • Pituus: - m

H07RN-F TITANEX 4G2.5 D500m

Artikkelinro 20070498-901-05 - STK-nro 0410125

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: 500 m

H07RN-F TITANEX 4G35

Artikkelinro 20074398-901-05 - STK-nro 0410150

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 35 mm²
  • Pituus: - m

H07RN-F TITANEX 4G4 D500m

Artikkelinro 20071398-901-05 - STK-nro 0410127

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 4 mm²
  • Pituus: 500 m

H07RN-F TITANEX 4G50

Artikkelinro 20074698-901-05 - STK-nro 0410155

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 50 mm²
  • Pituus: - m

H07RN-F TITANEX 4G6

Artikkelinro 20071698-901-05 - STK-nro 0410129

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 6 mm²
  • Pituus: - m

H07RN-F TITANEX 5G1.5 D500m

Artikkelinro 20070598-901-05 - STK-nro 0410170

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: 500 m

H07RN-F TITANEX 5G25

Artikkelinro 20074198-901-05 - STK-nro 0410185

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 25 mm²
  • Pituus: - m

H07RN-F TITANEX 5G4 D500m

Artikkelinro 20071498-901-05 - STK-nro 0410177

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 4 mm²
  • Pituus: 500 m

H07RN-F TITANEX 5G6 D500m

Artikkelinro 20071798-901-05 - STK-nro 0410179

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 6 mm²
  • Pituus: 500 m

H07RN-F TITANEX 7G1.5

Artikkelinro 20070698-901-05 - STK-nro 0410191

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 7
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 2X1,5 100m

Artikkelinro 20070940-901-02 - STK-nro 0406696

  • Keltainen/vihreä johto: Ei
  • Johtimien lukumäärä: 2
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 2x1

Artikkelinro 20070898-901-05 - STK-nro 0406695

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Ei
  • Johtimien lukumäärä: 2
  • Johtimen poikkipinta: 1 mm²
  • Pituus: - m

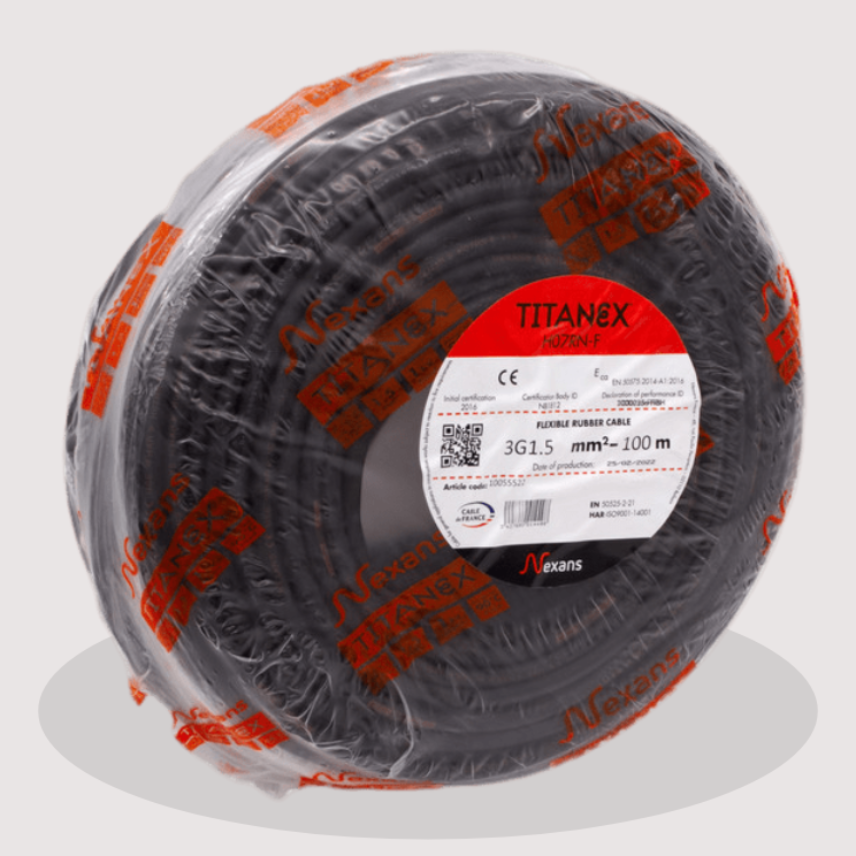

H07RN-F TITANEX 3G1,5 C100m

Artikkelinro 20070140-901-02 - STK-nro 0410106

  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 3
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 4G1,5 50m

Artikkelinro 20070330-901-01 - STK-nro 0410120

  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 4G2,5 50m

Artikkelinro 20070430-901-01 - STK-nro 0410123

  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: - m

H07RN-F TITANEX 4G25

Artikkelinro 20074098-901-05 - STK-nro 0410147

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 25 mm²
  • Pituus: - m

H07RN-F TITANEX 4G95

Artikkelinro 20075198-901-05 - STK-nro 0410165

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 4
  • Johtimen poikkipinta: 95 mm²
  • Pituus: - m

H07RN-F TITANEX 5G1,5 C50m

Artikkelinro 20070530-901-01 - STK-nro 0410167

  • Pakkaus: Coil (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 1,5 mm²
  • Pituus: - m

H07RN-F TITANEX 5G10

Artikkelinro 20072098-901-05 - STK-nro 0410181

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 10 mm²
  • Pituus: - m

H07RN-F TITANEX 5G16

Artikkelinro 20072398-901-05 - STK-nro 0410183

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 16 mm²
  • Pituus: - m

H07RN-F TITANEX 5G2,5 50m

Artikkelinro 20070730-901-01 - STK-nro 0410173

  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: - m

H07RN-F TITANEX 5G2.5 D500m

Artikkelinro 20070798-901-05 - STK-nro 0410175

  • Pakkaus: Drum (500m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 2,5 mm²
  • Pituus: 500 m

H07RN-F TITANEX 5G35

Artikkelinro 20074498-901-05 - STK-nro 0410187

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 35 mm²
  • Pituus: - m

H07RN-F TITANEX 5G50

Artikkelinro 20074798-901-05 - STK-nro 0410189

  • Pakkaus: Cut to length (m)
  • Keltainen/vihreä johto: Kyllä
  • Johtimien lukumäärä: 5
  • Johtimen poikkipinta: 50 mm²
  • Pituus: - m

Kuvaus

Kuvaus

Standardit

  • Kansainvälinen
    2014/68/EU; EN 50525-2-21; EU Directive 2011/65/EU (RoHS); HD 516; IEC 60245-4 type 66
  • Kansallinen
    NF C 32-102-4

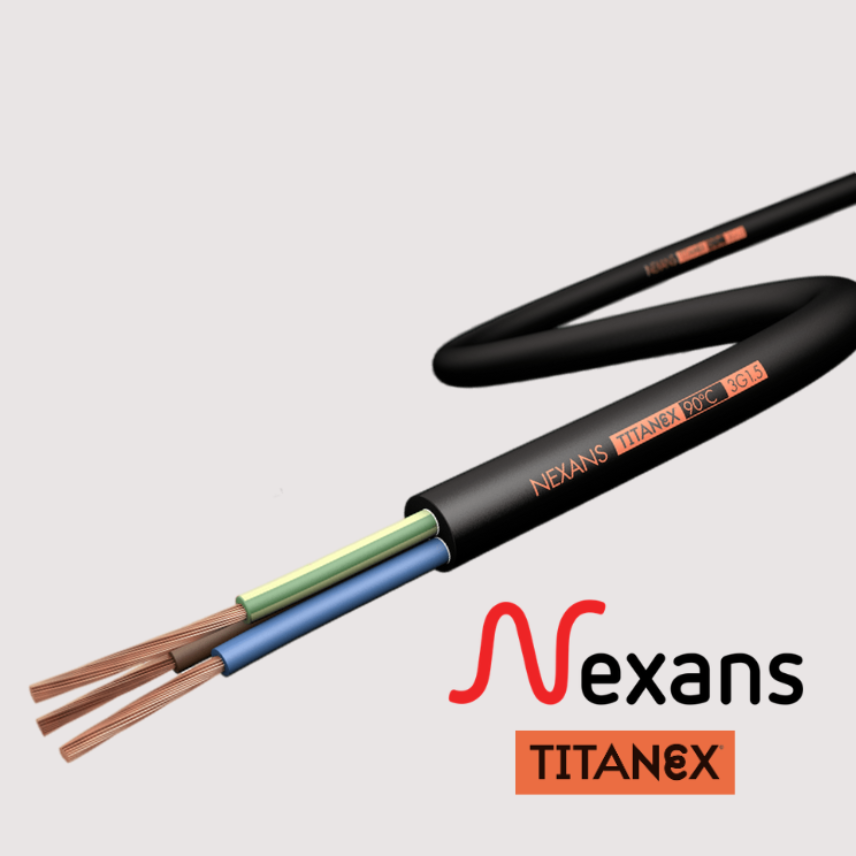

TITANEX (H07RN-F) on EPR-eristeinen ja kumivaippainen liitäntäkaapeli, jossa on pyöreät monisäikeiset kuparijohtimet. Kaapeli on SS 424 02 35-4 -standardin mukainen, öljyn- ja rasvankestävä sekä taipuisa, joka kestää suuria lämpötilavaihteluja, kosteutta ja pakkasta. TITANEX on tarkoitettu väliaikaiseen sisä- ja ulkoasennukseen. Sopii liitettäväksi koneisiin ja muihin materiaaleihin, jotka edellyttävät taipuisaa kaapelia. Johtimen resistanssi on IEC 60228 luokan 5 mukainen. Johtojen väritunnistus on SS 424 17 20:n mukainen. Vaippa on täytetty ja siihen on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. TITANEX täyttää CPR class E.







Additional informations TITANEX

Core identification

(In accordance with european harmonization HD308 S2)

1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)

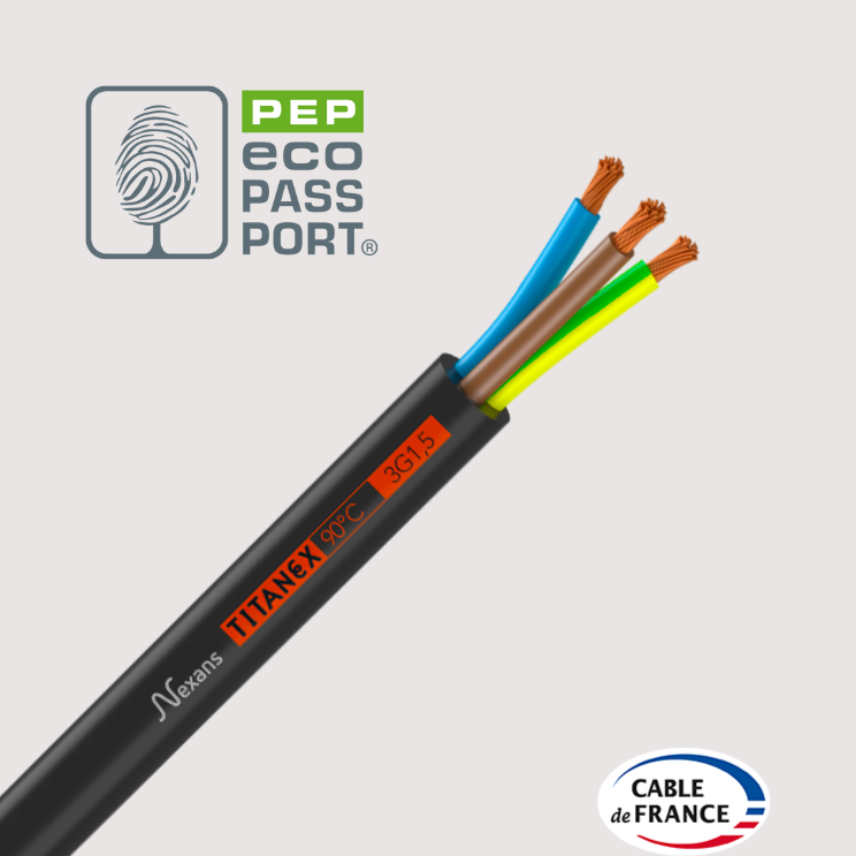

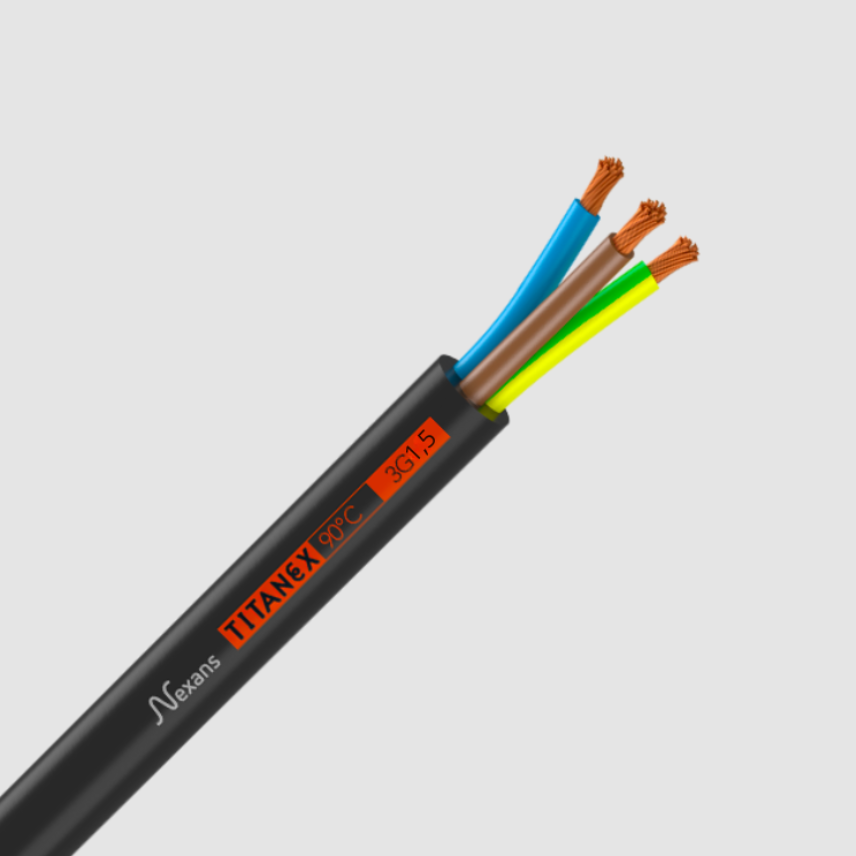

3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers

Current rating capacities

The data are indicated for continuous duty operation and apply to:

  • Maximum conductor temperature = 90 °C
  • Nominal frequencies = 50 or 60 Hz
  • One cable in free air (on perforated trays)
  • Ambient temperature = 30 °C

Data recording from IEC 60364-5-52 or NF C 15-100



Voltage drop

The data are based on Cos ø = 0.8



Minimum bending radius

  • Static use: 3 x cable outer diameter
  • Dynamic use: 6 to 8 x outer cable diameter.





Ominaisuudet

Ominaisuudet

Rakenteelliset ominaisuudet

Rakenteelliset ominaisuudet

Johtimen materiaali
Kirkas kupari
Eristys, materiaali
Special cross-linked elastomer
Ulkovaipan materiaali
Special cross-linked elastomer
Kaapelin väri
Musta
Lyijytön
Kyllä

Mekaaniset ominaisuudet

Mekaaniset ominaisuudet

Taipuisuus
Taipuisa

Käsittelytiedot

Käsittelytiedot

Silikoniton
Kyllä
Kemikaalien kestävyys
Vahingossa
Vesitiiviys
Hyvä
Johtimen maksimilämpötila käytön aikana, kiinteä asennus
90 °C
Korkein lämpötila oikosulussa
250 °C
Käyttölämpötila-alue
-25 - 55 °C
RoHS compliant
Kyllä
Öljynkestävyys
Kyllä

Resurssit

Resurssit

Dokumentaatio

Myynti- & toimitustiedot

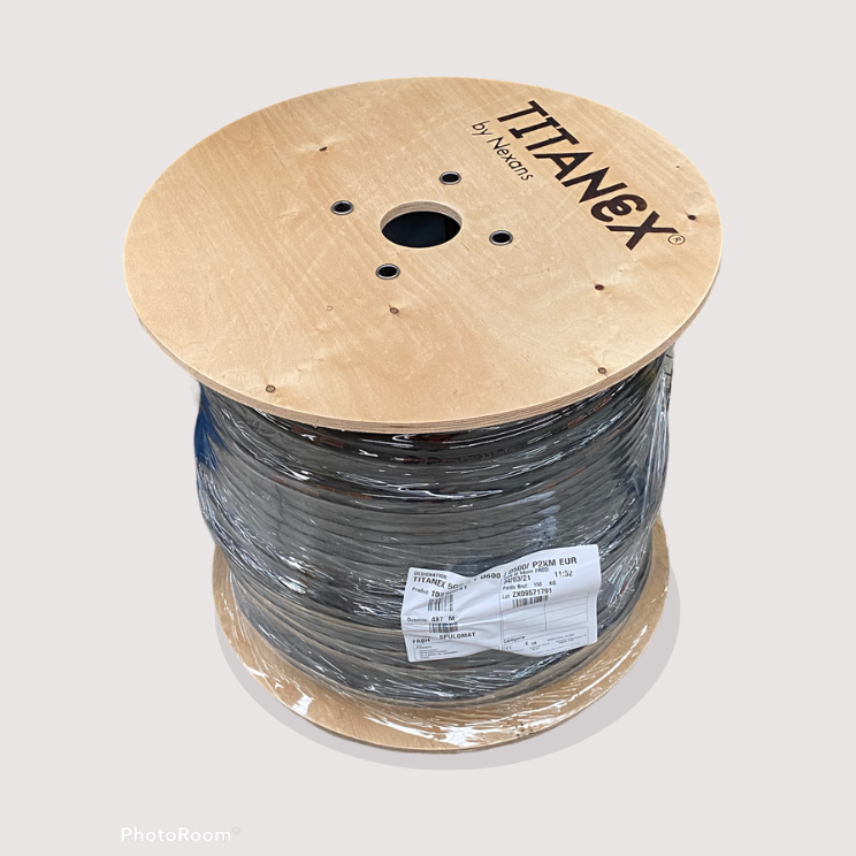

TITANEX-kaapelin toimituspituudet ovat 50 - 500 m. Kelaan on merkitty valmistaja, kaapelityyppi ja pituus.
