Paneeli-Kuitu 19 tuumaa kanssa häntäkuitu
Paneeli-Kuitu 19 tuumaa kanssa häntäkuitu

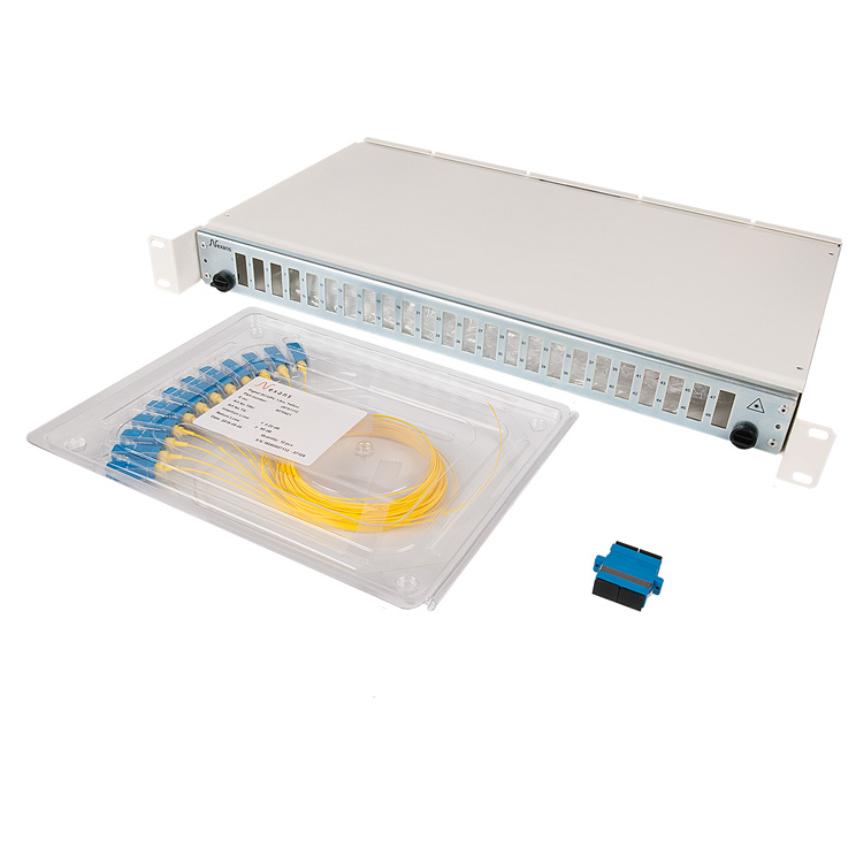

The fiber optic subrack type 19" is designed for use in 19" system. 19" subrack can be installed in a frame/cabinet with a depth of least 400 mm.
Lue lisää19 inch Subrack 1U with installation kit 12SM SC/UPC Pigtail
Artikkelinro 48230109
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 12
- Maximum number of adaptators: 24
19 inch Subrack 1U with installation kit 24SM SC/UPC Pigtail
Artikkelinro 48230209
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 24
- Maximum number of adaptators: 24
19 inch Subrack 1U with installation kit 48SM SC/UPC Pigtail
Artikkelinro 48230309
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 48
- Maximum number of adaptators: 24
19 inch Subrack 2U with installation kit 96SM SC/UPC Pigtail
Artikkelinro 48230409
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 96
- Maximum number of adaptators: 48
19 inch Subrack 3U with installation kit 144SM SC/UPC Pigtail
Artikkelinro 48230509
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 132 mm
- Korkeusyksikkö: 3 U
- Optisten liittimien lukumäärä: 144
- Maximum number of adaptators: 72
19 inch Subrack 4U with installation kit 192SM SC/UPC Pigtail
Artikkelinro 48230609
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC
- Korkeus: 177 mm
- Korkeusyksikkö: 4 U
- Optisten liittimien lukumäärä: 192
- Maximum number of adaptators: 96
19 inch Subrack 1U with installation kit 12SM SC/APC Pigtail
Artikkelinro 48231109
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 12
- Maximum number of adaptators: 24
19 inch Subrack 1U with installation kit 24SM SC/APC Pigtail
Artikkelinro 48231209
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 24
- Maximum number of adaptators: 24
19 inch Subrack 1U with installation kit 48SM SC/APC Pigtail
Artikkelinro 48231309
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 48
- Maximum number of adaptators: 24
19 inch Subrack 2U with installation kit 96SM SC/APC Pigtail
Artikkelinro 48231409
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 96
- Maximum number of adaptators: 48
19 inch Subrack 3U with installation kit 144SM SC/APC Pigtail
Artikkelinro 48231509
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 132 mm
- Korkeusyksikkö: 3 U
- Optisten liittimien lukumäärä: 144
- Maximum number of adaptators: 72
19 inch Subrack 4U with installation kit 192SM SC/APC Pigtail
Artikkelinro 48231609
- Pakkaus: Box (Unit)
- Type of patching panel: SC Duplex
- Liittimen tyyppi: SC/APC
- Korkeus: 177 mm
- Korkeusyksikkö: 4 U
- Optisten liittimien lukumäärä: 192
- Maximum number of adaptators: 96
19 inch Subrack 1U with installation kit 12SM LC/UPC Pigtail
Artikkelinro 48232109
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 12
- Maximum number of adaptators: 3
19 inch Subrack 1U with installation kit 24SM LC/UPC Pigtail
Artikkelinro 48232209
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 24
- Maximum number of adaptators: 6
19 inch Subrack 1U with installation kit 48SM LC/UPC Pigtail
Artikkelinro 48232309
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 48
- Maximum number of adaptators: 12
19 inch Subrack 1U with installation kit 96SM LC/UPC Pigtail
Artikkelinro 48232409
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 96
- Maximum number of adaptators: 24
19 inch Subrack 2U with installation kit 144SM LC/UPC Pigtail
Artikkelinro 48232509
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 144
- Maximum number of adaptators: 36
19 inch Subrack 2U with installation kit 192SM LC/UPC Pigtail
Artikkelinro 48232609
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 192
- Maximum number of adaptators: 48
19 inch Subrack 3U with installation kit 288SM LC/UPC Pigtail
Artikkelinro 48232709
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 132 mm
- Korkeusyksikkö: 3 U
- Optisten liittimien lukumäärä: 288
- Maximum number of adaptators: 72
19 inch Subrack 4U with installation kit 384SM LC/UPC Pigtail
Artikkelinro 48232809
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 177 mm
- Korkeusyksikkö: 4 U
- Optisten liittimien lukumäärä: 384
- Maximum number of adaptators: 96
19 inch Subrack 1U with installation kit 96SM LC/APC Pigtail
Artikkelinro 48233209
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC/APC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 96
- Maximum number of adaptators: 24
19 inch Subrack 2U with installation kit 192SM LC/APC Pigtail
Artikkelinro 48233409
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC/APC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 192
- Maximum number of adaptators: 48
19 inch Subrack 3U with installation kit 288SM LC/APC Pigtail
Artikkelinro 48233509
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC/APC
- Korkeus: 132 mm
- Korkeusyksikkö: 3 U
- Optisten liittimien lukumäärä: 288
- Maximum number of adaptators: 72
19 inch Subrack 1U 96SM LC/UPC Pigtail
Artikkelinro 48233709
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 44 mm
- Korkeusyksikkö: 1 U
- Optisten liittimien lukumäärä: 96
- Maximum number of adaptators: 24
19 inch Subrack 2U 192SM LC/UPC Pigtail
Artikkelinro 48233909
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 88 mm
- Korkeusyksikkö: 2 U
- Optisten liittimien lukumäärä: 192
- Maximum number of adaptators: 48
19 inch Subrack 3U 288SM LC/UPC Pigtail
Artikkelinro 48234009
- Pakkaus: Box (Unit)
- Type of patching panel: LC
- Liittimen tyyppi: LC
- Korkeus: 132 mm
- Korkeusyksikkö: 3 U
- Optisten liittimien lukumäärä: 288
- Maximum number of adaptators: 72
Kuvaus
Kuvaus
The fiber optic subrack type 19" is designed for use in 19" system. 19" subrack can be installed in a frame/cabinet with a depth of least 400 mm. Pigatils and adapters are enclosed with the subrack.
Ominaisuudet
Ominaisuudet
Rakenteelliset ominaisuudet
Rakenteelliset ominaisuudet
Cabinet format
19"
Box type
Splicing and patching
Väri
Valkoinen
Cable entry
From two ways
Kuitutyyppi
SM
Toisiosuojaus
Kiinteäpäällyste
Mittatiedot
Mittatiedot
Syvyys
305 mm
Leveys
485 mm
Apex offset
50 µm
Ferrule outer diameter
2,4999 ± 0,0005 mm
Tolerance of cavity diameter
+1, -0 µm
Concentricity error of cavity
< 1,4 µm
Fibre protrusion
< -0,05 µm
Fibre undercut
> -0,05 µm
Käsittelytiedot
Käsittelytiedot
Käyttöalue
Sisällä
Varastointilämpötila-alue
-40 ... 70 °C
Käyttölämpötila-alue
-30 ... 70 °C
Asennuslämpötila-alue
-15 ... 40 °C
