FZOMSU-SD 1.6 FIN2012

FZOMSU-SD 1.6 FIN2012

FZOMSU-SD 1.6 FIN2012

FZOMSU-SD 1.6 on väljällä toisiopäällysteellä varustettu valokaapeli. Tämä kaapelityyppi on tarkoitettu seutujen, kaupunkien ja kiinteistöjen alueverkkoihin.

Lue lisää
Lataa kaikki tiedostot
Ota yhteyttä

Tuotteet

Toiminta
Suodatin

  • tuotteet

FZOMSU-SD 1.6 1x6xSML G657A1

Artikkelinro 29450098-860-00 - STK-nro 0235156

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: SM (G657.A1)
  • Valokuitujen lukumäärä: 6
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 1x12xSML G657A1

Artikkelinro 29450198-860-00 - STK-nro 0235157

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: SM (G657.A1)
  • Valokuitujen lukumäärä: 12
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 2x12xSML G657A1

Artikkelinro 29450298-860-00 - STK-nro 0235158

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: SM (G657.A1)
  • Valokuitujen lukumäärä: 24
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 4x12xSML G657A1

Artikkelinro 29450398-860-00 - STK-nro 0235159

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: SM (G657.A1)
  • Valokuitujen lukumäärä: 48
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 8x12xSML G657A1

Artikkelinro 29450498-860-00 - STK-nro 0235165

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: SM (G657.A1)
  • Valokuitujen lukumäärä: 96
  • Kaapelin halkaisija: 8,4 mm



FZOMSU-SD 1.6 1x4xGIL OM3

Artikkelinro 29451098-860-00 - STK-nro 0235166

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 4
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 1x6xGIL OM3

Artikkelinro 29451198-860-00 - STK-nro 0235167

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 6
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 1x8xGIL OM3

Artikkelinro 29451298-860-00 - STK-nro 0235168

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 8
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1,6 2x6xGIL OM3

Artikkelinro 29453098-860-00 - STK-nro 0235169

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 12
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 4x6xGIL OM3

Artikkelinro 29453198-860-00 - STK-nro 0235175

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 24
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1,6 8x6xGIL OM3

Artikkelinro 29453298-860-00 - STK-nro 0235176

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125
  • Valokuitujen lukumäärä: 48
  • Kaapelin halkaisija: 8,4 mm



FZOMSU-SD 1.6 1x6xSML G657A1+1x6xGIL OM3

Artikkelinro 29452098-860-00 - STK-nro 0235177

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125 / Single-mode 9/125
  • Valokuitujen lukumäärä: 12
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 1x8xSML G657A1+1x8xGIL OM3

Artikkelinro 29452198-860-00 - STK-nro 0235178

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125 / Single-mode 9/125
  • Valokuitujen lukumäärä: 16
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 2x6xSML G657A1+2x6xGIL OM3

Artikkelinro 29453398-860-00 - STK-nro 0235179

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125 / Single-mode 9/125
  • Valokuitujen lukumäärä: 24
  • Kaapelin halkaisija: 7,3 mm



FZOMSU-SD 1.6 4x6xSML G657A1+4x6xGIL OM3

Artikkelinro 29453498-860-00 - STK-nro 0235183

  • Pakkaus: Drum (2000m)
  • Kuitutyyppi: OM3 50/125 / Single-mode 9/125
  • Valokuitujen lukumäärä: 48
  • Kaapelin halkaisija: 8,4 mm



Kuvaus

Kuvaus

Standardit

  • Product
    IEC 60794; IEC 60794-1
  • Test
    EN 60754-2; EN 61034; IEC 60793
  • Kansainvälinen
    ITU-T G. 657

Kuvaus

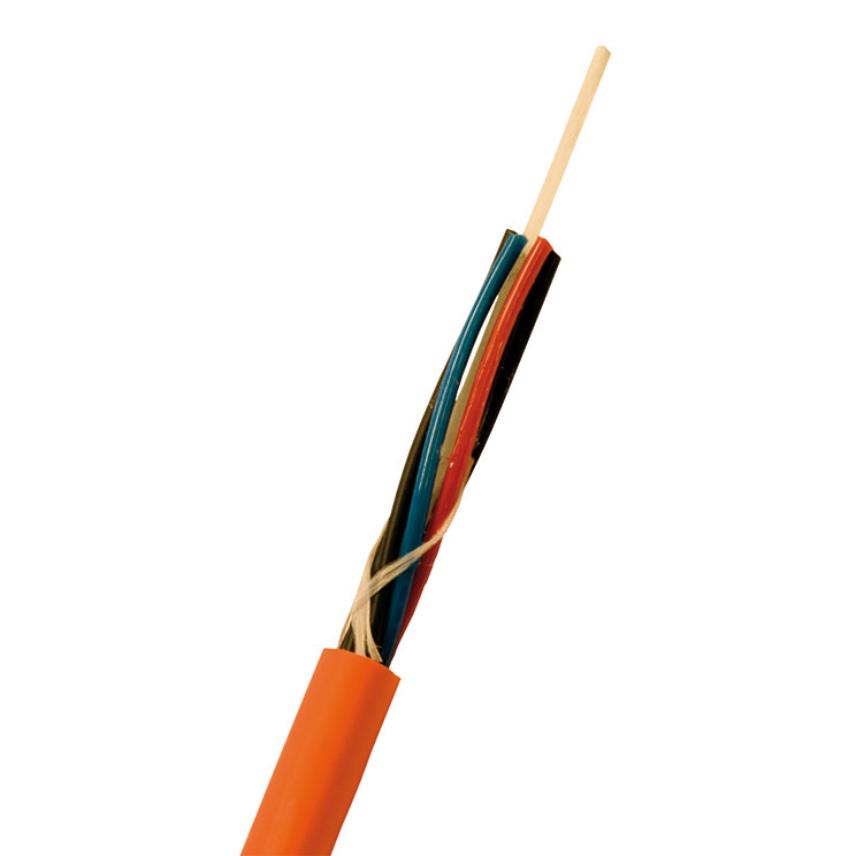

FZOMSU-SD 1,6 on kerrattu putkirakenteinen valokaapeli joka on tarkoitettu sisä-ja ulkokäyttöön kanavointiin asennettavaksi. Rakenteessa voi olla 6-96 kuitua toisiopäällysteputkissa. Erillisvärjätyt kuidut ovat putkissa ryhmissä ja kerrattu keskellä olevan dielektrisen, lasikuituvahvisteisen vetoelementin (FRP) ympärille. Kaapeli on pitkittäisvesitiivis vedenestonauhan ansiosta, ulkovaippa on oranssia halogeenitonta muovia ja siinä on UV-suoja. FZOMSU-SD 1,6 täyttää CPR Dcas2d2a2 luokan vaatimukset. Tulipalon sattuessa kaapeli ei aiheuta syövyttäviä kaasuja ja savunmuodostus on vähäistä.

Ominaisuudet

Ominaisuudet

Rakenteelliset ominaisuudet

Rakenteelliset ominaisuudet

Rakennetyyppi
Kuituputket, SZ
Keskivetoelementti
FRP keskielementti
Pitkittäinen vedenesto, materiaali
Paisuvalanka
Ulkovaipan materiaali
HFFR
Kaapelin väri
Oranssi
Halogeeniton
Kyllä
Metalliton
Kyllä
Metalliton
Kyllä
Täyteaine putkissa
Rasva

Mittatiedot

Mittatiedot

Ulkovaipan paksuus
1,2 mm
Putken halkaisija
1,6 mm

Mekaaniset ominaisuudet

Mekaaniset ominaisuudet

Iskulujuus
5 J
Puristuslujuus
0,5 kN
Vetovoima asennettaessa
0,6 kN
Vetovoima käytössä
0,25 kN

Käsittelytiedot

Käsittelytiedot

Asennustapa
Sisä-/ulkoasennus
Käyttölämpötila-alue
-45 ... 70 °C
Asennuslämpötila-alue
-15 ... 60 °C
Varastointilämpötila-alue
-45 ... 70 °C

Resurssit

Resurssit

Dokumentaatio

Colorcode FIN2012 pdf — 80.5 kB
Download
Specification for Singlemode fibre G657A1 pdf — 196.6 kB
Download
