AXMK PE 1kV

Tuotteet

AXMK PE 1kV 4G25 SM

Artikkelinro 35015798 - STK-nro 0623003

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 25 mm²
  • Kaapelin halkaisija: 21,0 mm
  • Paino: 49,0 kg/100m

AXMK PE 1kV 4G35 SM UUSI

Artikkelinro 35015898 - STK-nro 0623004

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 35 mm²
  • Kaapelin halkaisija: 23,8 mm
  • Paino: 62,0 kg/100m

AXMK PE 1kV 4G50 SM UUSI

Artikkelinro 35015098 - STK-nro 0623000

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 50 mm²
  • Kaapelin halkaisija: 26,5 mm
  • Paino: 78,0 kg/100m

AXMK PE 1kV 4G70 SM UUSI

Artikkelinro 35032498 - STK-nro 0623092

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 70 mm²
  • Kaapelin halkaisija: 30,6 mm
  • Paino: 110,0 kg/100m

AXMK PE 1kV 4G95 SM UUSI

Artikkelinro 35015198 - STK-nro 0623001

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 95 mm²
  • Kaapelin halkaisija: 34,5 mm
  • Paino: 140,0 kg/100m

AXMK PE 1kV 4G120 SM UUSI

Artikkelinro 35032598 - STK-nro 0623093

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 120 mm²
  • Kaapelin halkaisija: 38,5 mm
  • Paino: 180,0 kg/100m

AXMK PE 1kV 4G150 SM UUSI

Artikkelinro 35015298 - STK-nro 0623002

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 150 mm²
  • Kaapelin halkaisija: 43,0 mm
  • Paino: 213,0 kg/100m

AXMK PE 1kV 4G185 SM UUSI

Artikkelinro 35015998 - STK-nro 0623005

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 185 mm²
  • Kaapelin halkaisija: 47,7 mm
  • Paino: 274,0 kg/100m

AXMK PE 1kV 4G240 SM UUSI

Artikkelinro 35032698 - STK-nro 0623094

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 240 mm²
  • Kaapelin halkaisija: 53,7 mm
  • Paino: 341,0 kg/100m

AXMK PE 1kV 4G300 SM

Artikkelinro 35015498 - STK-nro 0623120

  • Pakkaus: Drum (500m)
  • Johtimen poikkipinta: 300 mm²
  • Kaapelin halkaisija: 59,0 mm
  • Paino: 432,0 kg/100m

Kuvaus

Kuvaus

Standardit

  • Kansainvälinen
    HD 603 S1/5D
  • Kansallinen
    SFS 5800

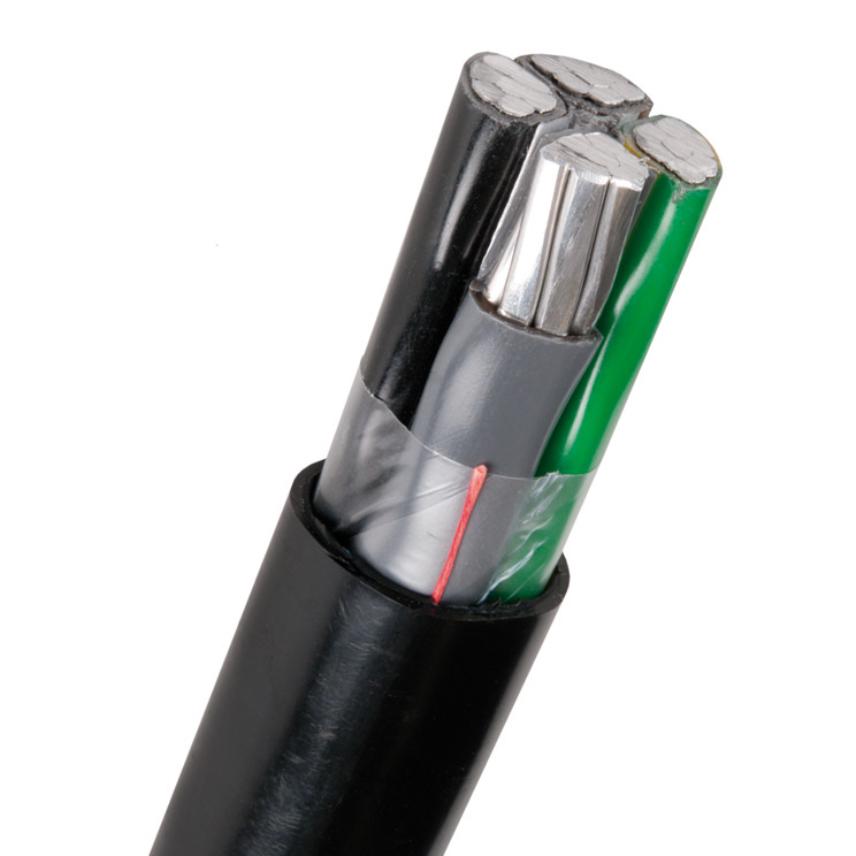

AXMK-PE on halogeeniton, XLPE-eristeinen, PE-vaippainen kaapeli, jossa on sektorimaiset, kerratut alumiinijohtimet. Vaipan alla on repäisylanka helpottamassa vaipan poistoa. Kaapeli on suunniteltu HD 603:n mukaan. Johtimien resistanssi ja lankaluku ovat IEC 60228 luokan 2 mukaiset, ja johtimen eriste on UV-suojattu. Johtojen väritunnistus on HD 308:n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimäärä. AXMK-PE ei ole itsestään sammuva. Kaapeli on SGS Fimko sertifioima.

Lifemark(TM)-kierrätysmerkintä

Ulkovaipan ulkopintaan on stanssattu teksti, joka määrittelee kaikki polymeeriosat ja täsmentää kaapelin kierrätyskelpoiseksi.

Standardit

AXMK-PE on valmistettu ja testattu SFS 4879:n mukaan. Kaapelia voidaan kuormittaa voimassa olevien voimavirtamääräysten mukaan.

Sertifiointi

SGS Fimko hyväksymä.

Laatujärjestelmä

Suunniteltu, valmistettu ja testattu ISO 9001:n mukaan.

Ympäristönhallintajärjestelmä

Grimsåsin tehtaan toiminnot on sertifioitu ISO 14001:n mukaan.

Ominaisuudet

Ominaisuudet

Rakenteelliset ominaisuudet

Rakenteelliset ominaisuudet

Johtimen materiaali
Alumiini
Eristys, materiaali
PEX
Ulkovaipan materiaali
PE (polyeteeni)
Väri
Musta
Halogeeniton
Kyllä
Johtimen poikkileikkaus
Sector-shaped stranded (SM)
Johtimen taipuisuus
Kerrattu
Keltainen/vihreä johto
Kyllä
With smaller neutral conductor
No

Mittatiedot

Mittatiedot

Johtimien lukumäärä
4
Neutral conductor section (when smaller)
- mm²

Sähköiset ominaisuudet

Sähköiset ominaisuudet

Jännite, luokka Uo/U
0,6/1 kV

Käsittelytiedot

Käsittelytiedot

Alin lämpötila asennettaessa
-20 °C
Korkein lämpötila käytössä
90 °C
Korkein lämpötila oikosulussa
250 °C
UV suojattu
Kyllä
Asennustapa
Suoraan maahan
Pienin taivutussäde kaapelia vedettäessä
12 (xD)
Taivutussäde, asennettu kaapeli
8 (xD)

Resurssit

Resurssit

Dokumentaatio

Myynti- & toimitustiedot

AXMK PE toimituspituus on 500 m tilaustaulukon mukaisesti. Kelaan on merkitty valmistaja, kaapelityyppi ja pituus. Kaapelin päät on suojattu kosteudelta.
