Alsecure Plus 1 kV ≥6 mm²

Tuotteet

Alsecure Plus 1 kV 4x6/6

Artikkelinro 35123998-209-05 - STK-nro 0638510

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 6 mm²
  • Kaapelin halkaisija: 18,1 mm
  • Paino: 551 kg/km



Alsecure Plus 1 kV 4X10/10

Artikkelinro 35124198-209-05 - STK-nro 0638511

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 10 mm²
  • Kaapelin halkaisija: 22,0 mm
  • Paino: 806 kg/km



Alsecure Plus 1 kV 4X16/16

Artikkelinro 35124398-209-05 - STK-nro 0638512

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 16 mm²
  • Kaapelin halkaisija: 24,2 mm
  • Paino: 1155 kg/km



Alsecure Plus 1 kV 4X25/16

Artikkelinro 35124598-209-05 - STK-nro 0638513

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 25 mm²
  • Kaapelin halkaisija: 26,0 mm
  • Paino: 1304 kg/km



Alsecure Plus 1 kV 4X35/16

Artikkelinro 35124798-209-05 - STK-nro 0638514

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 35 mm²
  • Kaapelin halkaisija: 30,0 mm
  • Paino: 2020 kg/km



Alsecure Plus 1 kV 4X50/25

Artikkelinro 35126598-209-05 - STK-nro 0638516

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Pyöreä
  • Johtimen poikkipinta: 50 mm²
  • Kaapelin halkaisija: 35,0 mm
  • Paino: 2700 kg/km



Alsecure Plus 1 kV 4X70/35

Artikkelinro 35125198-209-05 - STK-nro 0638517

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 70 mm²
  • Kaapelin halkaisija: 36,0 mm
  • Paino: 3840 kg/km



Alsecure Plus 1 kV 4X95/50

Artikkelinro 35125398-209-05 - STK-nro 0638518

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 95 mm²
  • Kaapelin halkaisija: 41,0 mm
  • Paino: 4412 kg/km



Alsecure Plus 1 kV 4X120/70

Artikkelinro 35125598-209-05 - STK-nro 0638519

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 120 mm²
  • Kaapelin halkaisija: 42,2 mm
  • Paino: 5565 kg/km



Alsecure Plus 1 kV 4X150/70

Artikkelinro 35125798-209-05 - STK-nro 0638520

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 150 mm²
  • Kaapelin halkaisija: 49,0 mm
  • Paino: 6433 kg/km



Alsecure Plus 1 kV 4X185/95

Artikkelinro 35125898-209-05 - STK-nro 0638521

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 185 mm²
  • Kaapelin halkaisija: 52,0 mm
  • Paino: 8290 kg/km



Alsecure Plus 1 kV 4X240/120

Artikkelinro 35126198-209-05 - STK-nro 0638522

  • Pakkaus: Drum (500m)
  • Johtimen poikkileikkaus: Sektorimainen
  • Johtimen poikkipinta: 240 mm²
  • Kaapelin halkaisija: 60,0 mm
  • Paino: 11050 kg/km



Kuvaus

Kuvaus

Standardit

  • Kansainvälinen
    HD 604.5D; IEC 60332-3 Cat.C

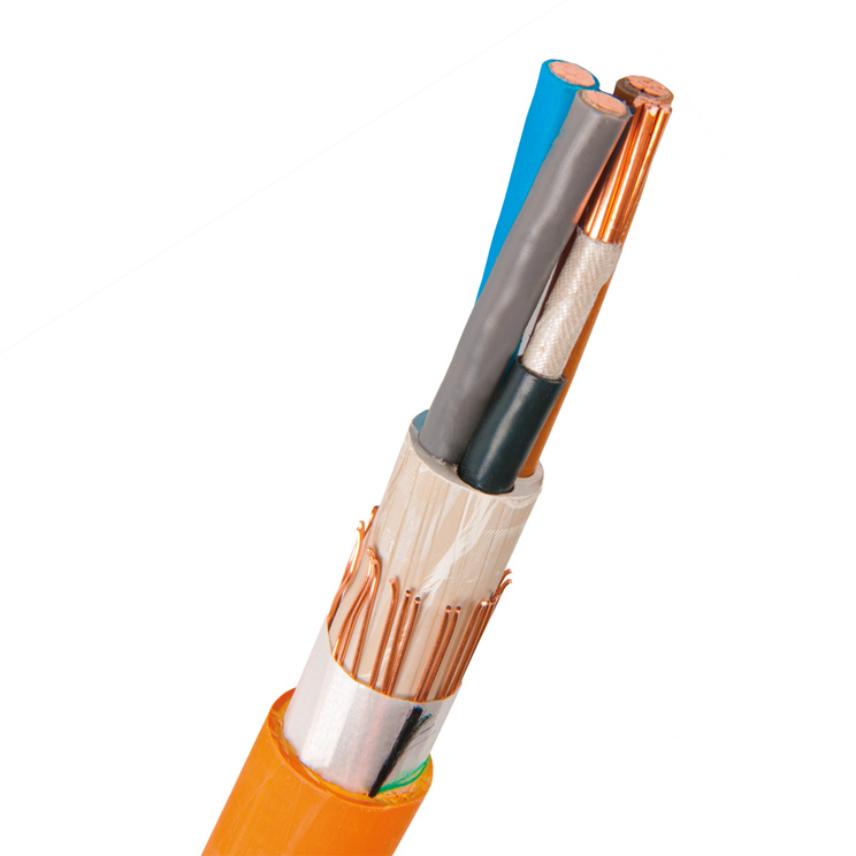

Alsecure Plus on halogeeniton, itsestään sammuva voimakaapeli, jossa on pyöreät tai sektorinmuotoiset hehkutetut, kerratut kuparijohtimet. Kaapeli on eristetty Mica-nauhalla+värillisellä XLPE:llä ja sen suojauksena on hehkutettu kuparilankakerros kuparivastakierteellä. Alsecure Plus on suunniteltu HD 603:n mukaan. Johtimien resistanssi ja lankalukumäärät ovat IEC 60228 luokan 2 mukaiset. Johtimien väritunnistus on HD 308:n mukainen. Vaippaan on merkitty tyyppi/valmistaja/vuosi+kuukausi/metrimerkintä. Alsecure Plus täyttää IEC 60332-3 C-kategorian (F4C) palonleviämisvaatimukset ja siitä ei lähde syövyttäviä kaasuja palaessa ja sen savunmuodostus on vähäistä. Kaapeli on SEMKOn hyväksymä.



Lifemark(TM) kierrätysmerkintä

Ulkovaipan pintaan on kohokuviopainettu teksti joka kertoo polymeerien kaikki komponentit ja valmistelee kaapelin tulevaa kierrätystä.

Hyväksynnät

SEMKO hyväksytty.

Palonkestävyys

Testattu ja hyväksytty useitten kansainvälisten standardien vaatimusten mukaisesti, muun muassa IEC 60331, IEC 60332-3 cat C, SS 424 14 75 class F4C, IEC 61034, IEC 60754-2 ja BBR 94 class EI30.

Laatujärjestelmä

Suunniteltu, valmistettu ja testattu standardin ISO 9001 mukaisesti.

Ympäristönjohtamisjärjestelmä

Toiminta Grimsåsin tehtaallamme on sertifioitu ISO 14001:n mukaan ja rekisteröity  EMAS:in mukaan.

Ominaisuudet

Ominaisuudet

Rakenteelliset ominaisuudet

Rakenteelliset ominaisuudet

Johtimen materiaali
Kupari
Johtimen taipuisuus
Kerrattu luokka 2
Eristys, materiaali
PEX + kiillenauha
Ulkovaipan materiaali
HFFR (polyolefiini)
Väri
Oranssi
Halogeeniton
Kyllä

Mittatiedot

Mittatiedot

Johtimien lukumäärä
4

Sähköiset ominaisuudet

Sähköiset ominaisuudet

Jännite, luokka Uo/U
0,6/1 kV

Käsittelytiedot

Käsittelytiedot

Alin lämpötila asennettaessa
−10 °C
Recommended minimum installation temperature
0 °C
Korkein lämpötila käytössä
90 °C
Korkein lämpötila oikosulussa
250 °C
Pienin taivutussäde kaapelia vedettäessä
12 (xD)
Taivutussäde, asennettu kaapeli
8 (xD)
Palonkestävä
IEC 60331
Palonkestoluokka
IEC 60332-3-24
Savukaasujen syövyttävyys
IEC 60754-2
Savukaasun tiheys
IEC 61034

Resurssit

Resurssit

Myynti- & toimitustiedot

Alsecure Plus kaapelin toimituspituus on 500 m. Kelaan on merkitty valmistaja, kaapelityyppi ja pituus. Kaapelin päät ovat suojatut.
