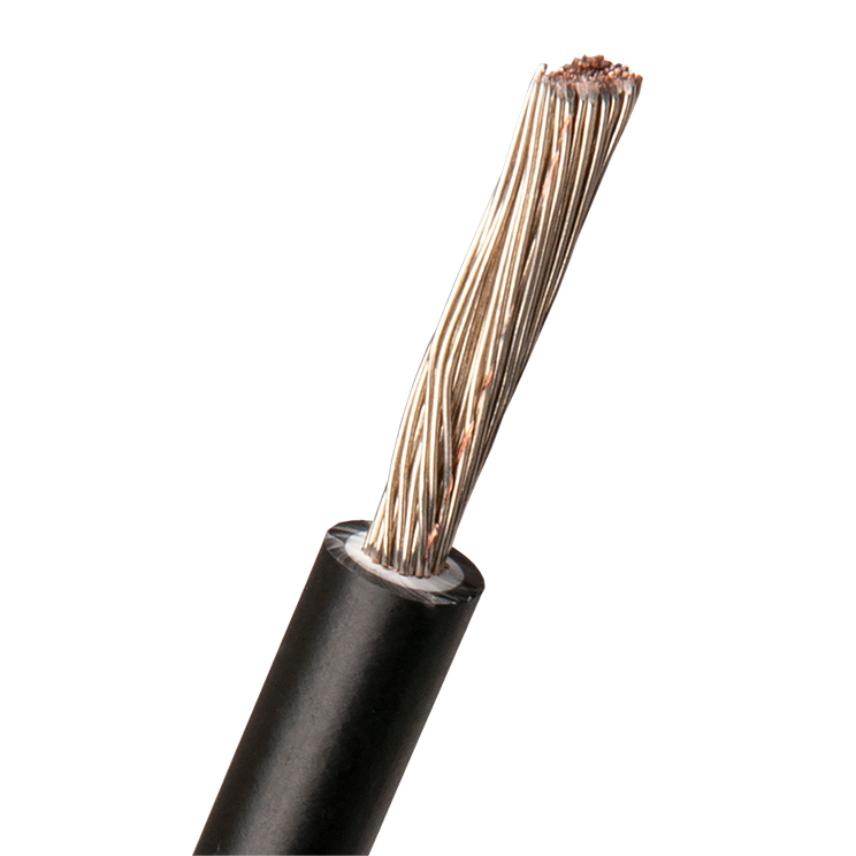

H1Z2Z2-K 1,5 kV Aurinkopaneelikaapeli-HF
H1Z2Z2-K 1,5 kV Aurinkopaneelikaapeli-HF
H1Z2Z2-K kaapelia käytetään aurinkokennolaitoksen tasavirtapuolella(DC) 1,5 kV:n nimellisellä tasajännitteellä. H1Z2Z2-K soveltuu pitkäksi ajaksi ulkokäyttöön jossa olosuhteet ovat vaihtelevia ja kovia. Ne ovat suunniteltu ja testattu toimivaksi, kun johdinlämpötila on 90 C ja 20 000 tunnin aikana aina 120 C asti. Kaapeli on Intertekin hyväksymä.
Lue lisääH1Z2Z2-K 4mm² 1,5kV DC Cable Guy
Artikkelinro 11191084-203-21 - STK-nro 8000100
- Pakkaus: Cable guy (200m)
- Väri: Punainen
- Johtimen poikkipinta: 4 mm²
- Kaapelin halkaisija: 5,5 mm
- Paino: 5,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 5,09 Ohm/km
- Pituus: 200 m
H1Z2Z2-K 4mm² 1,5kV DC Cable Guy
Artikkelinro 11191084-411-21 - STK-nro 8000101
- Pakkaus: Cable guy (200m)
- Väri: Musta
- Johtimen poikkipinta: 4 mm²
- Kaapelin halkaisija: 5,5 mm
- Paino: 5,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 5,09 Ohm/km
- Pituus: 200 m
H1Z2Z2-K 4mm² 1,5kV DC
Artikkelinro 11191098-203-05 - STK-nro 8000102
- Pakkaus: Drum (500m)
- Väri: Punainen
- Johtimen poikkipinta: 4 mm²
- Kaapelin halkaisija: 5,5 mm
- Paino: 5,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 5,09 Ohm/km
- Pituus: 500 m
H1Z2Z2-K 4mm² 1,5kV DC
Artikkelinro 11191098-411-05 - STK-nro 8000103
- Pakkaus: Drum (500m)
- Väri: Musta
- Johtimen poikkipinta: 4 mm²
- Kaapelin halkaisija: 5,5 mm
- Paino: 5,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 5,09 Ohm/km
- Pituus: 500 m
H1Z2Z2-K 6mm² 1,5kV DC Cable Guy
Artikkelinro 11191184-203-19 - STK-nro 8000104
- Pakkaus: Cable guy (150m)
- Väri: Punainen
- Johtimen poikkipinta: 6 mm²
- Kaapelin halkaisija: 6,1 mm
- Paino: 7,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 3,39 Ohm/km
- Pituus: 150 m
H1Z2Z2-K 6mm² 1,5kV DC Cable Guy
Artikkelinro 11191184-411-19 - STK-nro 8000105
- Pakkaus: Cable guy (150m)
- Väri: Musta
- Johtimen poikkipinta: 6 mm²
- Kaapelin halkaisija: 6,1 mm
- Paino: 7,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 3,39 Ohm/km
- Pituus: 150 m
H1Z2Z2-K 6mm² 1,5kV DC
Artikkelinro 11191198-203-05 - STK-nro 8000106
- Pakkaus: Drum (500m)
- Väri: Punainen
- Johtimen poikkipinta: 6 mm²
- Kaapelin halkaisija: 6,1 mm
- Paino: 7,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 3,39 Ohm/km
- Pituus: 500 m
H1Z2Z2-K 6mm² 1,5kV DC
Artikkelinro 11191198-411-05 - STK-nro 8000107
- Pakkaus: Drum (500m)
- Väri: Musta
- Johtimen poikkipinta: 6 mm²
- Kaapelin halkaisija: 6,1 mm
- Paino: 7,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 3,39 Ohm/km
- Pituus: 500 m
H1Z2Z2-K 10mm² 1,5kV DC Cable Guy
Artikkelinro 11191284-203-02 - STK-nro 8000108
- Pakkaus: Cable guy (100m)
- Väri: Punainen
- Johtimen poikkipinta: 10 mm²
- Kaapelin halkaisija: 7,15 mm
- Paino: 11,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 1,95 Ohm/km
- Pituus: 100 m
H1Z2Z2-K 10mm² 1,5kV DC Cable Guy
Artikkelinro 11191284-411-02 - STK-nro 8000109
- Pakkaus: Cable guy (100m)
- Väri: Musta
- Johtimen poikkipinta: 10 mm²
- Kaapelin halkaisija: 7,15 mm
- Paino: 11,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 1,95 Ohm/km
- Pituus: 100 m
H1Z2Z2-K 10mm² 1,5kV DC
Artikkelinro 11191298-203-05 - STK-nro 8000110
- Pakkaus: Drum (500m)
- Väri: Punainen
- Johtimen poikkipinta: 10 mm²
- Kaapelin halkaisija: 7,15 mm
- Paino: 11,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 1,95 Ohm/km
- Pituus: 500 m
H1Z2Z2-K 10mm² 1,5kV DC
Artikkelinro 11191298-411-05 - STK-nro 8000111
- Pakkaus: Drum (500m)
- Väri: Musta
- Johtimen poikkipinta: 10 mm²
- Kaapelin halkaisija: 7,15 mm
- Paino: 11,7 kg/100m
- Suurin johdinvastus 20 °C:ssa: 1,95 Ohm/km
- Pituus: 500 m
Kuvaus
Kuvaus
Standardit
-
ProductEN 50618
H1Z1Z1-K on halogeeniton kaapeli, jota käytetään kiinteissä asennuksissa aurinkokennoissa katoilla tai aurinkokennopuistoissa. Kaapelia voidaan myös käyttää VÄXELINRIKTARE/Invertereiden yhdistämiseen. H1Z1Z1-K kestää äärilämpötiloja (-40 C - +120 C asti), otsoni ja UV säteilyä. Kaapeli täyttää paloluokituksen CPR Dca s2 d2 a2 mukaaan.
Rakenne
1. Johdin: - hienosäikeinen johdin (class 5) tinatusta kuparista ja resistanssi IEC 60228 mukaan.
2. Eristys: - Halogeeniton polyolefiini.
3. Ulkovaippa: - Halogeenivapaa polyolefiini. – Kaksi versiota: musta vaippa ja punainen. Merkintä H1Z1Z1-K 1,5 kV DC 6mm2 Nexans GS D+metrimerkintä.
